Questão de Engenharia Elétrica — Máquinas Elétricas — CESPE / CEBRASPE 2013

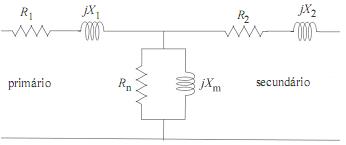

A figura acima ilustra o circuito equivalente de um transformador trifásico abaixador, com potência nominal de 100 kVA, tensão primária de linha 1 kV e tensão secundária de linha 100 V. Tendo como base do sistema pu os valores nominais do transformador, a resistência do enrolamento primário é R₁ = 0,1 pu e a resistência do enrolamento secundário é R₂ = 0,1 pu.Considerando essas informações, julgue o seguinte item.Para realizar-se o cálculo das correntes de curto-circuito, a modelagem do transformador com o emprego de componentes simétricas possibilita que o circuito equivalente seja utilizado tanto para a sequência positiva quanto para a sequência negativa. Já o circuito equivalente de sequência zero do transformador depende de como os enrolamentos primário e secundário estão conectados, se em delta ou em estrela.

1. CCerto
2. EErrado
