Questão de Engenharia Elétrica — Máquinas Elétricas — CESPE / CEBRASPE 2013

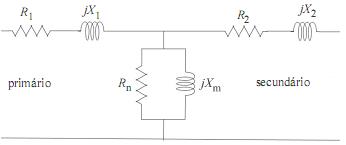

A figura acima ilustra o circuito equivalente de um transformador trifásico abaixador, com potência nominal de 100 kVA, tensão primária de linha 1 kV e tensão secundária de linha 100 V. Tendo como base do sistema pu os valores nominais do transformador, a resistência do enrolamento primário é R₁ = 0,1 pu e a resistência do enrolamento secundário é R₂ = 0,1 pu. Considerando essas informações, julgue o seguinte item.Considere a realização do ensaio em vazio para que sejam determinados os parâmetros do ramo paralelo do circuito equivalente do transformador. Nesse caso, a corrente consumida no ensaio será inferior a 580 A, se o transformador for alimentado pelo circuito secundário.

1. CCerto
2. EErrado
