Questão de Engenharia Elétrica — Medidas Elétricas — CESPE / CEBRASPE 2013

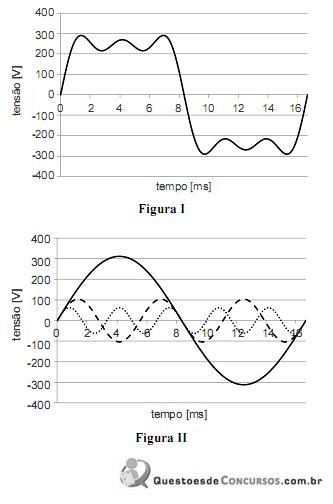

A figura I acima apresenta a forma de onda da tensão de uma instalação elétrica oscilografada, enquanto a figura II apresenta a decomposição dessa forma de onda por série de Fourier, cuja componente fundamental possui frequência igual a 60 Hz. Considerando essas figuras, julgue o item a seguir.O valor eficaz da forma de onda distorcida apresentada na figura I é igual ao valor máximo da tensão dividido por √2

1. CCerto
2. EErrado
