Questão de Engenharia Elétrica — Análise de SEP — CESPE / CEBRASPE 2013

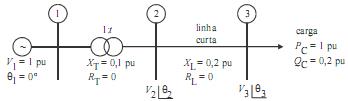

A figura acima ilustra o diagrama unifilar representando um sistema elétrico de potência que opera em regime permanente. Os dados das grandezas envolvidas e dos parâmetros de determinada base de potência e de tensão são informados em pu. Os parâmetros do transformador são sua resistência RT, reatância XT e tap t. Os dados da linha referem-se aos componentes de sua impedância série (resistência RL e reatância indutiva XL). A carga absorve tanto potência ativa, igual a 1,0 pu, quanto potência reativa, igual a 0,2 pu. Resolveu-se o problema de fluxo de carga, sendo obtidas as magnitudes de tensão genéricas V₂ e V₃e as fases θ₂ e θ₃ nas barras 2 e 3, respectivamente.Com base nessas informações, julgue o item a seguir.Suponha que, no cálculo do fluxo de carga para a obtenção das tensões nas barras 2 e 3, a carga tenha sido representada por corrente constante. Caso seja acrescentada uma linha em paralelo entre as barras 2 e 3, similar à linha que já existe no sistema, então as tensões nos terminais das linhas em paralelo poderão ser corretamente calculadas resolvendo-se um único sistema linear de equações.

1. CCerto
2. EErrado
