Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — CESPE / CEBRASPE 2013

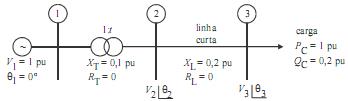

A figura acima ilustra o diagrama unifilar representando um sistema elétrico de potência que opera em regime permanente. Os dados das grandezas envolvidas e dos parâmetros de determinada base de potência e de tensão são informados em pu. Os parâmetros do transformador são sua resistência RT, reatância XT e tap t. Os dados da linha referem-se aos componentes de sua impedância série (resistência RL e reatância indutiva XL). A carga absorve tanto potência ativa, igual a 1,0 pu, quanto potência reativa, igual a 0,2 pu. Resolveu-se o problema de fluxo de carga, sendo obtidas as magnitudes de tensão genéricas V₂ e V₃e as fases θ₂ e θ₃ nas barras 2 e 3, respectivamente.Com base nessas informações, julgue o item a seguir.Se a carga for representada por potência constante, o fluxo de potência reativa que sai da barra 2 para a 3 será igual a 0,2 + 5 × [V₂ cos (θ₂) V₃ cos (θ₃)]² + [V₂ sen (θ₂) -V₃ sen (θ₃)]² .

1. CCerto
2. EErrado
