Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — CESPE / CEBRASPE 2013

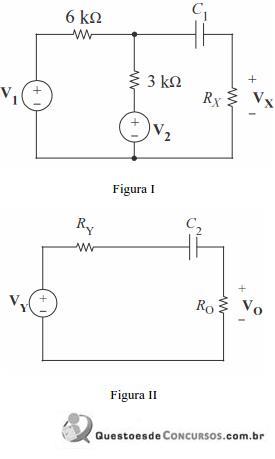

Considerando que, nos circuitos esquematizados nas figuras I e II acima, V₁ = V₁ < θ₁ V e V₂ = V₂ < θ₂ V, em volts, sejam fontes senoidais de mesma frequência, C₁ = C₂, RX = RO e VX = VO, e considerando, ainda, que tais circuitos estejam operando em estado estacionário, julgue o item que se segue.Se as fontes de tensão do circuito na figura I forem desligadas, fazendo-se V₁ = 0 e V₂ = 0, então o valor de VX será imediatamente alterado para zero.

1. CCerto
2. EErrado
