Questão de Engenharia Elétrica — Medidas Elétricas — CESPE / CEBRASPE 2013

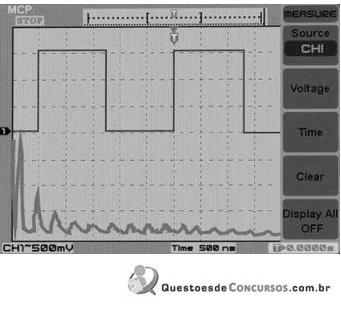

A figura ao lado ilustra uma imagem da tela de um osciloscópio digital que está sendo utilizado para medir o espectrograma de uma onda quadrada de 400 kHz e amplitude de 1,50 V. Na leitura da onda quadrada, as escalas vertical e horizontal do osciloscópio foram ajustadas, respectivamente, para 500 mV/div e 500 ns/div. Na leitura do espectrograma, as escalas vertical e horizontal foram ajustadas, respectivamente, para 5 dBV/div e 1,2 MHz/div. Quando são usados cursores verticais, a amplitude do sinal no domínio do tempo medida é mostrada com duas casas decimais. Os valores na tabela a seguir foram obtidos após 5 medições da amplitude da onda quadrada. medida 1 medida 2 medida 3 medida 4 medida 5 média amplitude medida 1,57 V 1,56 V 1,53 V 1,58 V 1,51 V 1,55 VCom base nessas informações, julgue o item a seguir.A resolução do osciloscópio é de 10 mV.

1. CCerto
2. EErrado
