Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — CESPE / CEBRASPE 2013

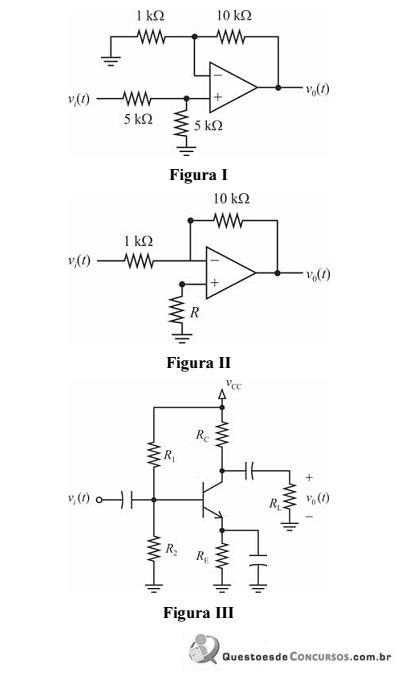

As figuras I, II e III acima apresentam circuitos amplificadores, nos quais vi (t) e v₀(t) são, respectivamente, os sinais de entrada e de saída. No circuito da figura III, considere que o transistor está polarizado na região ativa e os capacitores são tais que sua impedância é desprezível na faixa de passagem do sinal a ser amplificado. A partir dessas informações, julgue o próximo item.No circuito da figura II, se um capacitor com capacitância de 100 nF for adicionado em paralelo com o resistor de resistência 10 kΩ, então o circuito terá uma resposta em frequência do tipo passa-baixa, cuja frequência de corte é superior a 10 Hz.

1. CCerto
2. EErrado
