Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — CESPE / CEBRASPE 2013

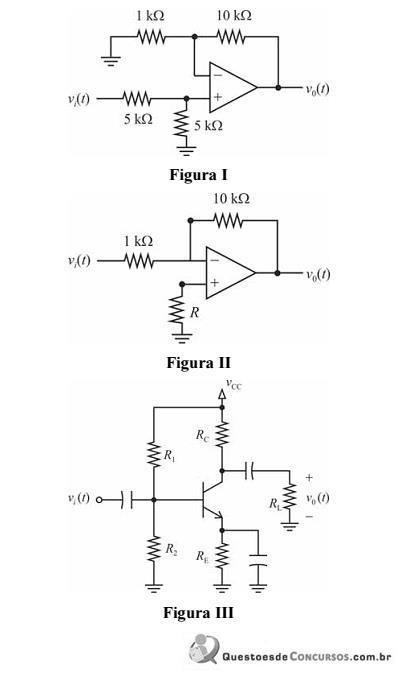

As figuras I, II e III acima apresentam circuitos amplificadores, nos quais vi (t) e v₀(t) são, respectivamente, os sinais de entrada e de saída. No circuito da figura III, considere que o transistor está polarizado na região ativa e os capacitores são tais que sua impedância é desprezível na faixa de passagem do sinal a ser amplificado. A partir dessas informações, julgue o próximo item.No circuito da figura II, a razão entre a tensão de saída e a de entrada é igual a -10.

1. CCerto
2. EErrado
