Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — CESPE / CEBRASPE 2013

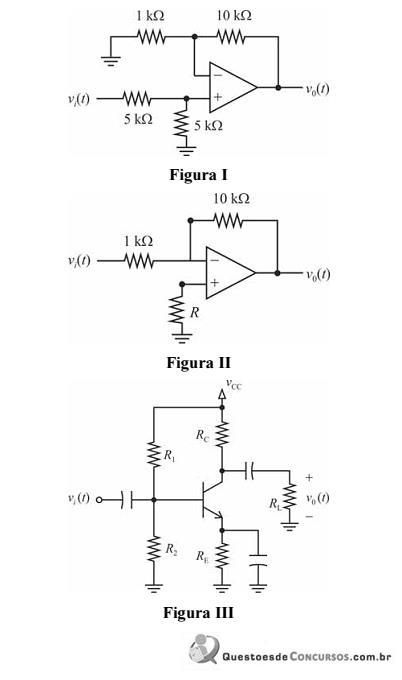

As figuras I, II e III acima apresentam circuitos amplificadores, nos quais vi (t) e v₀(t) são, respectivamente, os sinais de entrada e de saída. No circuito da figura III, considere que o transistor está polarizado na região ativa e os capacitores são tais que sua impedância é desprezível na faixa de passagem do sinal a ser amplificado. A partir dessas informações, julgue o próximo item.A impedância de saída do amplificador realimentado mostrado na figura I é igual a 10 kΩ.

1. CCerto
2. EErrado
