Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — CESPE / CEBRASPE 2013

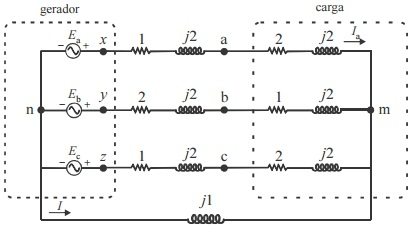

A figura acima ilustra um circuito trifásico, em que as tensões Ea, Eb e Ec, equilibradas e simétricas, formam um sistema de tensão de sequência positiva, nas quais as amplitudes são iguais a 100 V e os ângulos nas fases a e b são 0º e –120º , respectivamente. As linhas tracejadas destacam o gerador e a carga — ambos trifásicos — no circuito.Com base nessas informações, julgue o item que se segue, considerando que os valores de resistências e reatâncias são fornecidos em ohms e que Embora as tensões Ea, Eb e Ec, no circuito, sejam equilibradas, as tensões trifásicas de fase na carga — tensão, na fase a, entre os pontos a e m; na fase b, entre os pontos b e m; e, na fase c, entre os pontos c e m — são desequilibradas.

1. CCerto
2. EErrado
