Questão de Engenharia Eletrônica — Eletrônica Digital na Engenharia Eletrônica — CESPE / CEBRASPE 2013
Engenharia EletrônicaEletrônica Digital na Engenharia Eletrônica
- Código
- ce026378
- Banca
- CESPE / CEBRASPE
- Órgão
- TRT - 10ª REGIÃO (DF e TO)
- Ano
- 2013
- Nível
- Superior
- Cargo
- CESPE - - Analista Judiciário - Engenharia

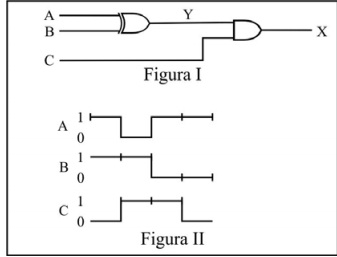

As figuras I e II apresentadas acima mostram, respectivamente, o circuito lógico e os gráficos de sinais lógicos nas entradas A, B e C. Com base nessas figuras, julgue o item a seguir.O sinal de saída X é igual ao sinal da entrada C.- CCerto
- EErrado
