Questão de Arquitetura — Acessibilidade e Desenho Universal — CESPE / CEBRASPE 2013

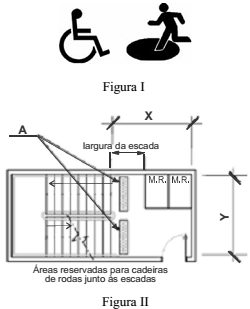

As imagens acima, extraídas da NBR 9050, ilustram o espaço reservado para cadeiras de rodas (M.R.) em áreas de resgate localizadas em rotas de fuga. Com base nessas informações e considerando que a largura útil da escada seja de 1,20 m, assinale a opção correta.

1. AAs ilustrações mostradas na figura I sinalizam a rota de fuga para usuários de cadeira de rodas.
2. BNa figura II, os elementos especificados com a letra A constituem a sinalização tátil direcional e destinam-se a deficientes visuais.
3. CNa figura II, A medida X é igual a 3,20 m.
4. DA medida Y, na figura II, é igual a 2,40 m.
5. EO retângulo com as medidas do M.R., na figura II, deve ser demarcado no piso; os símbolos ilustrados na figura I devem ser aplicados na parede oposta à demarcação.
