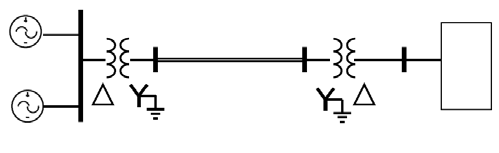

A figura acima representa um diagrama unifilar de um sistema elétrico de potência, no qual:‣ os geradores G1 e G2 são idênticos, com Xg [%] = 10, Sg = 50 MVA, Vg = 16 kV;‣ o transformador T1, com Xd[%] = 8, St1 = 120 MVA, com tensões [kV] de 13,8 Δ /138Y;‣ o transformador T2, com Xd[%] = 8, St2 = 100 MVA, com tensões [kV] de 138 Δ/13,8Y;‣ a linha de transmissão com ZLT[Ω ] = 3,4+j38;‣ a carga é composta por um motor com Xm[%] = 10, Sm = 80 MVA, Vm = 13,8 kV;‣ a tensão de base é a tensão da linha de transmissão e a potência base = 100 MVA.Considerando essas informações e os cálculos para a representação dos sistemas em pu, assinale a opção correta.- AA reatância transitória do gerador G1 é 0,36452 pu.
- Breatância de dispersão do transformador T1 é de 0,096 pu.
- CA impedância da linha de transmissão é de [0,00892 + j0,09977 pu].
- DOs valores, em pu, de impedância, tensão e corrente do transformador serão diferentes se a base utilizada for a do lado de alta ou de baixa tensão.
- EA expressão
permite realizar a conversão de uma impedância calculada com valores da base A para a base B.
