Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — CESPE / CEBRASPE 2013
Engenharia EletrônicaEletrônica Analógica na Engenharia Eletrônica
- Código
- ce028219
- Banca
- CESPE / CEBRASPE
- Órgão
- TRT - 8ª Região (PA e AP)
- Ano
- 2013
- Nível
- Superior
- Cargo
- CESPE - - Analista Judiciário - Engenharia Elétrica

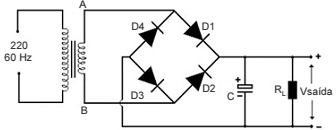

Considerando a figura acima, que representa um circuito retificador, assinale a opção correta.- AO diodo é um dispositivo que conduz corrente elétrica somente em polarização direta, independentemente do nível de tensão aplicado.
- BOs dispositivos D1 e D2 conduzem corrente quando a tensão no terminal A é positiva em relação ao terminal B.
- CA utilização da ponte de diodos torna necessária a conexão do retificador a um transformador com derivação central para que o circuito seja conectado à rede elétrica.
- DO circuito é um retificador de meia onda, que opera no semiciclo positivo e negativo da senoide de entrada.
- EO capacitor é colocado em paralelo com a carga para que realize a função de filtro, de modo a atenuar as oscilações de tensão na saída do circuito.
