Questão de Engenharia Elétrica — Eletromagnetismo na Engenharia Elétrica — CESPE / CEBRASPE 2013

Engenharia ElétricaEletromagnetismo na Engenharia Elétrica
Código
ce028223
Banca
CESPE / CEBRASPE
Órgão
TRT - 8ª Região (PA e AP)
Ano
2013
Nível
Superior
Cargo
CESPE - - Analista Judiciário - Engenharia Elétrica

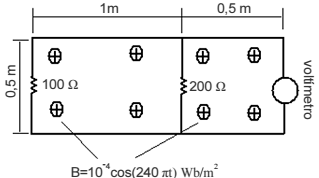

Imagem associada para resolução da questãoNo circuito ilustrado na figura acima, que mostra um experimento de laboratório, um voltímetro CA de impedância infinita é ligado a uma combinação de dois resistores, em paralelo. Nas proximidades do circuito, um transformador de energia faz que o fluxo magnético penetre no circuito. Considerando essas informações, assinale a opção correta acerca desse circuito.
  1. AA força eletromotriz na malha de área igual a 0,5 m × 0,5 m tem valor de pico igual a 120π × 10-⁴ V.
  2. BOs valores dos resistores não influenciam na tensão medida pelo voltímetro.
  3. CO transformador opera em 240 Hz.
  4. DA tensão medida pelo voltímetro é nula.
  5. EA malha de área igual a 1 m × 0,5 m contribuirá para o valor da tensão medida pelo voltímetro.
Revelar gabarito e comentário

GabaritoE — A malha de área igual a 1 m × 0,5 m contribuirá para o valor da tensão medida pelo voltímetro.
