Questão de Banco de Dados — DER - Diagrama de Entidade e Relacionamento — CESPE / CEBRASPE 2013
Banco de DadosDER - Diagrama de Entidade e Relacionamento
- Código
- ce028340
- Banca
- CESPE / CEBRASPE
- Órgão
- TRT - 8ª Região (PA e AP)
- Ano
- 2013
- Nível
- Superior
- Cargo
- CESPE - - Analista Judiciário - Tecnologia da Informação

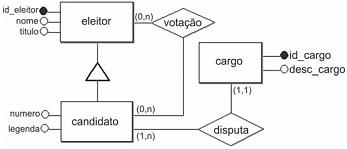

A figura acima apresenta o modelo entidade relacionamento (ER) de uma situação hipotética que considera eleitores votando em candidatos a cargo público em uma eleição. O processo de mapeamento do modelo ER para o modelo relacional gera relações. Assinale a opção que apresenta as relações corretas que serão geradas ao mapear o modelo ER apresentado para o modelo relacional. Considere a seguinte notação: (PK) – atributos que compõem a chave primária e (FK) – atributos que compõe a chave estrangeira.- Aeleitor (id_eleitor(pk), nome, titulo)candidato (id_eleitor(pk)(fk), numero, legenda, id_cargo(fk))votação((id_eleitor_eleitor(fk), id_eleitor_candidato(fk))(pk))cargo(id_cargo(pk), desc_cargo)
- Beleitor (id_eleitor(pk), nome, titulo)candidato (id_eleitor(pk), numero, legenda, id_cargo(fk))cargo (id_cargo(pk), desc_cargo)votação((id_eleitor_eleitor, id_eleitor_candidato)(pk))
- Celeitor (id_eleitor(pk), nome, titulo)candidato (id_eleitor(pk), numero, legenda, id_cargo(fk))cargo (id_cargo(pk), desc_cargo)votação((id_eleitor_eleitor(fk),id_eleitor_candidato(fk))(pk))
- Deleitor (id_eleitor(pk), nome, titulo)candidato (id_eleitor(pk) (fk), numero, legenda)cargo (id_cargo(pk), desc_cargo, id_eleitor(fk))votação((id_eleitor_eleitor(fk),id_eleitor_candidato(fk))(pk))
- Eeleitor_candidato ((id_eleitor ( pk), nome,titulo,numero,legenda, id_cargo(fk))votação((id_eleitor_eleitor(fk), id_eleitor_candidato(fk))(pk))cargo (id_cargo(pk), desc_cargo)
