Questão de Engenharia Eletrônica — Sistemas de Controle — CESPE / CEBRASPE 2013
Engenharia EletrônicaSistemas de Controle
- Código
- ce028942
- Banca
- CESPE / CEBRASPE
- Órgão
- Telebras
- Ano
- 2013
- Nível
- Superior
- Cargo
- CESPE - - Especialista em Gestão de Telecomunicações - Engenheiro Eletricista
A função de transferência (FT) de um sistema contínuo com resposta impulsional h(t) é dada por

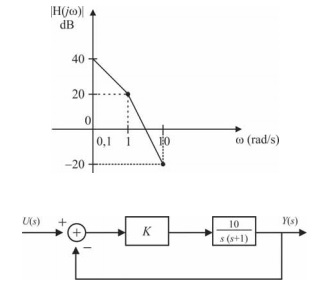

, em que s é uma variável complexa utilizada na definição da transformada de Laplace. A FT do sistema amostrado com período de amostragem T é obtida efetuando-se a transformação do plano s no plano z por meio da expressão z = esT. A transformação efetuada permite a obtenção da transformada z do sistema. Com base nessas informações, julgue o item a seguir.Considere que, no gráfico a seguir, a escala do eixo horizontal representa a frequência ω variando de 0,1 rad/s a 10 rad/s, em escala logarítmica em base decimal. Nesse caso, o gráfico ilustra as assíntotas da magnitude da FT do diagrama de Bode relativo ao sistema contínuo.
, em que s é uma variável complexa utilizada na definição da transformada de Laplace. A FT do sistema amostrado com período de amostragem T é obtida efetuando-se a transformação do plano s no plano z por meio da expressão z = esT. A transformação efetuada permite a obtenção da transformada z do sistema. Com base nessas informações, julgue o item a seguir.Considere que, no gráfico a seguir, a escala do eixo horizontal representa a frequência ω variando de 0,1 rad/s a 10 rad/s, em escala logarítmica em base decimal. Nesse caso, o gráfico ilustra as assíntotas da magnitude da FT do diagrama de Bode relativo ao sistema contínuo.- CCerto
- EErrado
