Questão de Engenharia Elétrica — Máquinas Elétricas — CESPE / CEBRASPE 2013

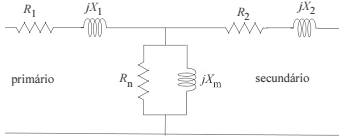

A figura acima ilustra o circuito equivalente de um transformador trifásico abaixador, com potência nominal de 100 kVA, tensão primária de linha 1 kV e tensão secundária de linha 100 V. Tendo como base do sistema pu os valores nominais do transformador, a resistência do enrolamento primário é R₁ = 0,1 pu e a resistência do enrolamento secundário é R₂ = 0,1 pu.Considerando essas informações, julgue o seguinte item.Para determinar os parâmetros do ramo série do circuito equivalente do transformador (resistências dos enrolamentos R₁ e R₂ e reatâncias de dispersão X₁ e X₂), é necessário realizar o ensaio de curto-circuito. Caso o curto-circuito seja aplicado no enrolamento secundário, a corrente que circulará no enrolamento primário será de 100 A.

1. CCerto
2. EErrado
