Questão de Engenharia Elétrica — Máquinas Elétricas — CESPE / CEBRASPE 2013

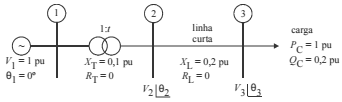

A figura acima ilustra o diagrama unifilar representando um sistema elétrico de potência que opera em regime permanente.Os dados das grandezas envolvidas e dos parâmetros de determinada base de potência e de tensão são informados em pu. Os parâmetros do transformador são sua resistência RT, reatância XT e tap t. Os dados da linha referem-se aos componentes de sua impedância série (resistência RL e reatância indutiva XL). A carga absorve tanto potência ativa, igual a 1,0 pu, quanto potência reativa, igual a 0,2 pu. Resolveu-se o problema de fluxo de carga, sendo obtidas as magnitudes de tensão genéricas V₂ e V₃ e as fases θ₂ e θ₃nas barras 2 e 3, respectivamente.Com base nessas informações, julgue o item a seguir.Considerando-se que a carga seja representada por potência constante, caso haja variação do tap t do transformador, não haverá alteração na potência ativa fornecida pelo gerador à barra 2.

1. CCerto
2. EErrado
