Questão de Engenharia Civil — Estruturas — CESPE / CEBRASPE 2014

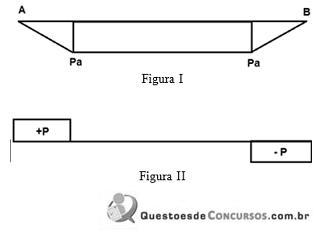

Para projetar estruturas de concreto armado, é necessário entender os mecanismos resistentes do concreto e o funcionamento solidário deste com suas armaduras para os diversos tipos de solicitação. O esquema acima ilustra um ensaio em uma viga biapoiada, carregada com duas cargas concentradas simétricas cujos valores são aumentados até o colapso da viga. A partir dessas informações, julgue os itens a seguir.As figuras I e II abaixo mostram, respectivamente, os diagramas de momento fletor e de esforço cortante do carregamento na viga em questão.

1. CCerto
2. EErrado
