Questão de Engenharia Mecânica — Mecânica dos Sólidos — CESPE / CEBRASPE 2014

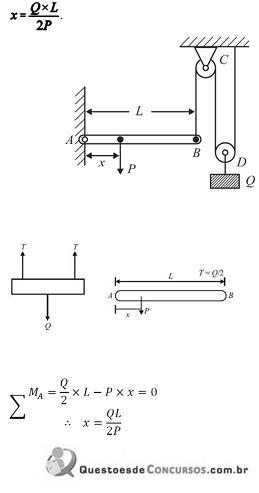

A respeito dos princípios da estática e da dinâmica dos corpos rígidos, julgue o item seguinte.Considere que, na figura abaixo, a viga AB, de comprimento L, seja pivotada em A e apoiada em B por um cabo vertical que passa por duas polias C e D. Considere, ainda, que a polia D sustente verticalmente um bloco de peso Q. Nessa situação, desprezando a fricção nas polias e no pivô A, para que a viga permaneça horizontal, a carga P deve ser aplicada na posição.

1. CCerto
2. EErrado
