Questão de Engenharia Mecânica — Termodinâmica — CESPE / CEBRASPE 2014

Engenharia MecânicaTermodinâmica
Código
ce045171
Banca
CESPE / CEBRASPE
Órgão
TJ-CE
Ano
2014
Nível
Superior
Cargo
CESPE - - Analista Judiciário - Engenharia Mecânica

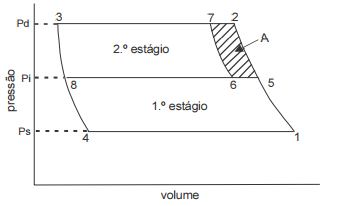

Imagem associada para resolução da questãoCom base na figura acima, que representa os processos termodinâmicos principais de um compressor alternativo de dois estágios, assinale a opção correta.
  1. AO percurso 1-5-6-7 indica compressão feita de forma adiabática, o que acarreta economia de energia no processo de compressão total.
  2. BO processo identificado por 5-6 não pode ser realizado em compressor de dois estágios.
  3. COs processos principais de compressão são essencialmente isotérmicos.
  4. DOs processos 3-8 e 8-4 indicam admissão de ar, correspondente ao percurso realizado pelo pistão quando se desloca do ponto morto superior para o ponto morto inferior.
  5. ESe a compressão do segundo estágio iniciar no estado 6, a área identificada por A indica economia de energia no processo de compressão total.
Revelar gabarito e comentário

GabaritoE — Se a compressão do segundo estágio iniciar no estado 6, a área identificada por A indica economia de energia no processo de compressão total.

Link permanente: /questoes/ce045171
