Questão de Desenho Industrial — Desenho Técnico — CESPE / CEBRASPE 2014

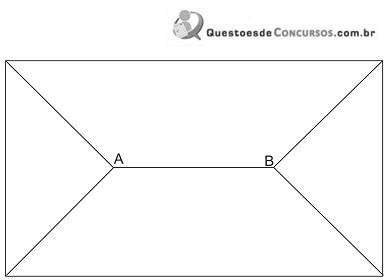

Um telhado de quatro águas foi construído conforme a vista superior esquematizada na figura acima (sem escala e com proporção aproximada). A maior e a menor dimensão do telhado medem 14 m e 8 m, respectivamente. Nessa situação, assinale a opção que apresenta a altura da cumeeira AB em relação à base desse telhado, supondo que, na execução do telhado, sejam utilizadas telhas cerâmicas cuja inclinação recomendada pelo fabricante é de 30 %.

1. A4,00 m
2. B1,00 m
3. C1,20 m
4. D2,20 m
5. E2,40 m
