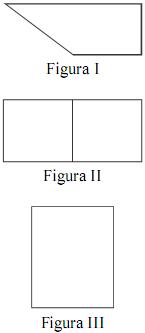

A figura acima representa um sólido em perspectiva isométrica. As figuras I, II e III a seguir representam as três vistas ortogonais principais (sem escala e com proporções aproximadas) desse sólido.
Considerando-se as informações apresentadas, é correto afirmar que a figura- AII representa a vista frontal e a figura III, a vista superior do sólido.
- BII representa a vista superior e a figura III, a vista frontal do sólido.
- CI representa a vista superior e a figura II, a vista frontal do sólido.
- DI representa a vista frontal e a figura II, a vista lateral esquerda do sólido.
- EII representa a vista inferior e a figura III, a vista frontal do sólido.
