Questão de Engenharia Eletrônica — Filtros — CESPE / CEBRASPE 2018

Engenharia EletrônicaFiltros
Código
ce104612
Banca
CESPE / CEBRASPE
Órgão
IFF
Ano
2018
Nível
Superior
Cargo
Professor - Engenharia da Computação

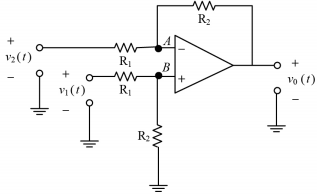

Imagem associada para resolução da questãoConsiderando que, no circuito precedente, todos os elementos sejam ideais, assinale a opção correta.
  1. AA tensão de saída v₀(t) é dada por (R₂/R₁)[v₁(t) - v₂(t)].
  2. BOs nós A e B estão em potenciais bastante distintos.
  3. CO amplificador operacional é realimentado positivamente.
  4. DA impedância de entrada a partir do nó onde se aplica a tensão v₁(t) é igual a R₁.
  5. EAs correntes nas entradas inversora e não inversora do amplificador operacional são dependentes das tensões v₁(t) e v₂(t).
Revelar gabarito e comentário

GabaritoA — A tensão de saída v₀(t) é dada por (R₂/R₁)[v₁(t) - v₂(t)].

Link permanente: /questoes/ce104612
