Questão de Engenharia Civil — Estruturas — CESPE / CEBRASPE 2018

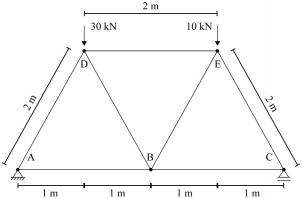

A figura precedente ilustra uma treliça formada por triângulos equiláteros com 2 m de lado e em cujos nós D e E são aplicadas, respectivamente, forças de 30 kN e de 10 kN. Assinale a opção que apresenta os valores, em módulo, das reações nos apoios A e C.

1. AHA = 10 kN; VA = 15 kN; HC = 0 kN; VC = 25 kN
2. BHA = 10 kN; VA = 25 kN; HC = 10 kN; VC = 15 kN
3. CHA= 0 kN; VA = 25 kN; HC = 0 kN; VC = 15 kN
4. DHA = 0 kN; VA = 30 kN; HC = 0 kN; VC = 10 kN
5. EHA = 10 kN; VA = 30 kN; HC = 10 kN; VC= 10 kN
