Questão de Engenharia Mecânica — Materiais de Construção Mecânica — CESPE / CEBRASPE 2018

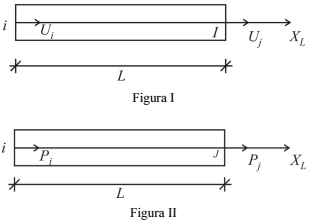

A barra de comprimento L de uma treliça, ilustrada na figura I, pode ser identificada como um elemento finito. Um nó é localizado em cada extremidade da barra (i e j); cada nó da barra pode se deslocar apenas na direção axial (eixo x local). A figura II mostra as forças nodais Pi e Pj associadas aos nós i e j, respectivamente.Com o uso de equações da resistência dos materiais, obtêm-se as expressões seguintes, em que E é o módulo de elasticidade da barra e A é a área da seção transversal da barra.A partir dessas informações, assinale a opção que apresenta a forma matricial para a relação entre forças e deslocamentos, para a situação da barra em questão.

1. A
2. B
3. C
4. D
5. E
