Questão de Física — Magnetismo — CESPE / CEBRASPE 2018

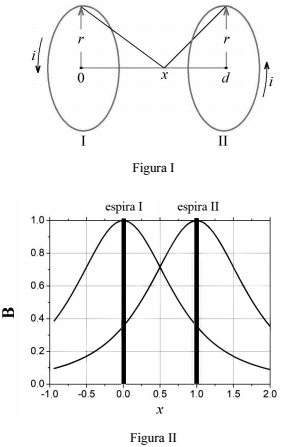

A figura I precedente mostra duas espiras de raios iguais a r separadas por uma distância d, percorridas por uma mesma corrente i. A figura II mostra o comportamento da intensidade do campo de indução magnética B para cada espira, no eixo das espiras, normalizado com relação ao valor máximo, para uma situação em que a distância d entre as espiras é igual ao raio r. Na figura II, a coordenada x está normalizada por d.Assinale a opção que mostra corretamente o gráfico do campo resultante Br desse arranjo de espiras na figura I.

1. A
2. B
3. C
4. D
5. E
