Questão de Governança de TI — Gerência de Processos — CESPE / CEBRASPE 2019
Governança de TIGerência de Processos
- Código
- ce108640
- Banca
- CESPE / CEBRASPE
- Órgão
- SEFAZ-RS
- Ano
- 2019
- Nível
- Superior
- Cargo
- CESPE - - Auditor Fiscal da Receita Estadual - Bloco I

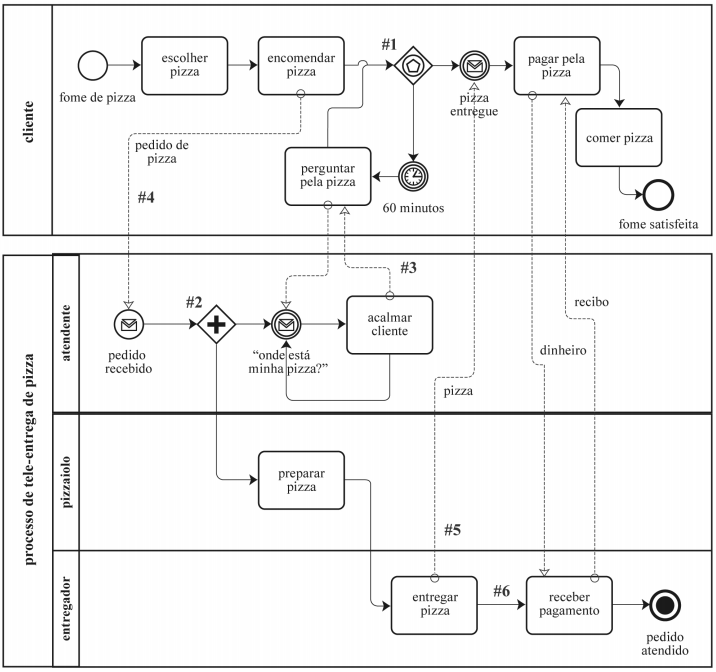

A respeito do modelo precedente, assinale a opção correta, de acordo com a BPM (business process modeling).- A#2 indica a ramificação em que se acionam todos os fluxos de saída em paralelo.
- B#3 está modelado de forma errada, pois a ligação entre duas raias (divisões de responsabilidade) deve ser feita, obrigatoriamente, por meio do símbolo ➝.
- C#4 não surtirá efeito, pois a ligação entre divisões é restrita a tarefas simbolizadas por
. - D#5 ou #6 estão errados, pois dois fluxos não podem sair, ao mesmo tempo, de uma mesma tarefa. Nesse caso, o correto seria representar as saídas por meio do símbolo
. - E#1 indica um desvio exclusivo baseado em eventos, de modo que cada ocorrência de um dos eventos subsequentes inicia uma nova instância do processo.
