Questão de Engenharia Civil — Estruturas — CESPE / CEBRASPE 2019
Engenharia CivilEstruturas
- Código
- ce110117
- Banca
- CESPE / CEBRASPE
- Órgão
- TCE-RO
- Ano
- 2019
- Nível
- Superior
- Cargo
- CESPE - - Auditor de Controle Externo - Engenharia Civil

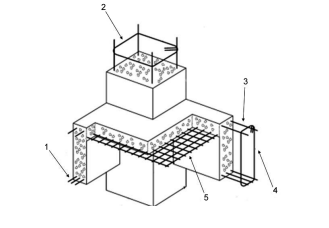

A figura precedente mostra vigas, laje e pilar de concreto armado comumente presentes em estruturas de prédios residenciais. Nessa figura, a armadura identificada pelo número- A1, classificada como passiva, é dimensionada para resistir ao momento fletor negativo atuante na viga.
- B2, classificada como ativa, tem como função combater os esforços normais que atuam no pilar.
- C3, classificada como passiva, tem como função combater o momento fletor negativo atuante na viga.
- D4, classificada como passiva, é projetada para resistir aos esforços cisalhantes que atuam na viga.
- E5, classificada como ativa, tem como função combater o momento fletor negativo atuante na laje.
