Questão de Engenharia de Telecomunicações — Circuitos — CESPE / CEBRASPE 2022

Engenharia de TelecomunicaçõesCircuitos
Código
ce141277
Banca
CESPE / CEBRASPE
Órgão
POLITEC-RO
Ano
2022
Nível
Superior
Cargo
POLITEC - RO - Perito Criminal - Área 10 - Engenharia de Telecomunicações/Engenharia de Redes de Comunicação

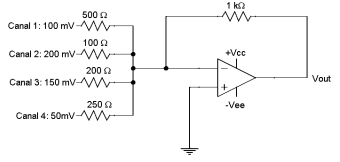

Imagem associada para resolução da questãoConsiderando-se as amplitudes dos sinais de entrada em cada canal do circuito representado na figura precedente, assinale a opção correta.
  1. AO ganho de tensão observado no canal 1 é igual a –2.
  2. BO ganho de tensão observado no canal 4 é igual a –1/4.
  3. CA representação corresponde a uma configuração de amplificador integral.
  4. DO valor das voltagens +Vcc e +Vee não interferem no valor de Vout.
  5. EO valor da amplitude de Vout é igual a 500 mV.
Revelar gabarito e comentário

GabaritoA — O ganho de tensão observado no canal 1 é igual a –2.

Link permanente: /questoes/ce141277
