Questão de Física — Eletricidade — CESPE / CEBRASPE 2022
FísicaEletricidade
- Código
- ce141599
- Banca
- CESPE / CEBRASPE
- Órgão
- POLITEC-RO
- Ano
- 2022
- Nível
- Superior
- Cargo
- POLITEC - RO - Perito Criminal - Área 7 - Física

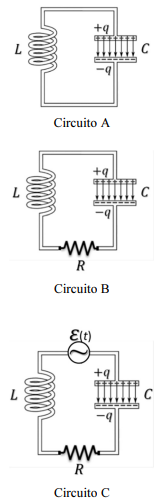

FIGURA 7A03-IA seguir, estão esboçados, esquematicamente, três circuitos elétricos, incluindo indutor (L), resistor (R), capacitor (C) e fonte eletromotriz ε (t) = ε₀COS (ωt).
são as reatâncias indutiva e capacitiva, respectivamente. As energias dissipadas, no circuito elétrico A, devem ser desconsideradas. No circuito elétrico B, deve-se considerar, por sua vez, que as energias dissipadas estão no resistor.Considerando as informações da figura 7A03-I e as leis do eletromagnetismo, no que se refere ao circuito elétrico A,
são as reatâncias indutiva e capacitiva, respectivamente. As energias dissipadas, no circuito elétrico A, devem ser desconsideradas. No circuito elétrico B, deve-se considerar, por sua vez, que as energias dissipadas estão no resistor.Considerando as informações da figura 7A03-I e as leis do eletromagnetismo, no que se refere ao circuito elétrico A,- Aa carga elétrica no capacitor decai exponencialmente com o tempo.
- Ba corrente elétrica no sistema é nula para qualquer instante de tempo.
- Ca conversão entre formas diferentes de energia é inexistente.
- Do circuito elétrico é um oscilador harmônico com frequência de ressonância igual a
- Ea carga no capacitor e a corrente elétrica no circuito estão em fase no tempo.
