Questão de Física — Física Térmica - Termologia — CESPE / CEBRASPE 2022

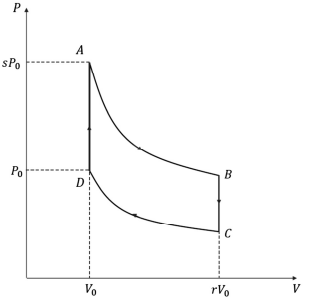

A figura precedente mostra o diagrama P - V, que descreve o ciclo termodinâmico de um motor. A substância de trabalho é um gás ideal simples constituído por moléculas com grau de liberdade g. Os processos AB e CD são processos isotérmicos de expansão e contração respectivamente. O fator de aumento proporcional da pressão 4 e de aumento proporcional do volume 5 são ambos maiores do que 1.Considerando essas informações, é correto afirmar que o trabalho realizado pelo gás neste ciclo será dado por

1. A(r - 1)P₀V₀ In s.
2. BsP₀V₀In r.
3. C(s - 1)P₀V₀ In r.
4. DP₀V₀ In r.
5. ErP₀V₀ In s.
