Questão de Engenharia Eletrônica — Eletrônica Digital na Engenharia Eletrônica — CESPE / CEBRASPE 2022

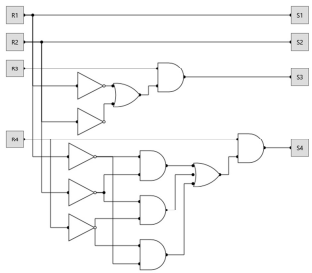

O circuito digital representado faz o controle de acionamento de uma central telefônica que possui quatro ramais. As entradas R1, R2, R3 e R4 significam que o respectivo ramal solicitou uma ligação à central. As saídas S1, S2, S3 e S4 indicam se a ligação foi completada pela central ou não. Considerando esse circuito e as informações apresentadas, julgue o item a seguir.Considere que, para o circuito lógico combinacional que compreende as entradas R1, R2, R3 e R4 e a saída R4, se deseja implementar um circuito com a seguinte regra: o funcionamento do ramal R4 está condicionado ao não funcionamento dos ramais R1, R2 e R3 no ciclo de tempo anterior ao atual. Nesse caso, é necessário o uso de flip-flops do tipo RS ou JK no módulo de memória do circuito a ser implementado.

1. CCerto
2. EErrado
