Questão de Engenharia de Telecomunicações — Sistemas de Telefonia — CESPE / CEBRASPE 2022
Engenharia de TelecomunicaçõesSistemas de Telefonia
- Código
- ce149067
- Banca
- CESPE / CEBRASPE
- Órgão
- Telebras
- Ano
- 2022
- Nível
- Superior
- Cargo
- Especialista em Gestão de Telecomunicações – Engenheiro Eletricista

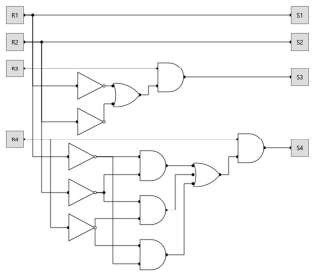

O circuito digital representado faz o controle de acionamento de uma central telefônica que possui quatro ramais. As entradas R1, R2, R3 e R4 significam que o respectivo ramal solicitou uma ligação à central. As saídas S1, S2, S3 e S4 indicam se a ligação foi completada pela central ou não. Considerando esse circuito e as informações apresentadas, julgue os itens a seguir.O circuito a seguir é equivalente ao circuito digital apresentado.
- CCerto
- EErrado
