Questão de Engenharia Eletrônica — Eletrônica Digital na Engenharia Eletrônica — CESPE / CEBRASPE 2022
Engenharia EletrônicaEletrônica Digital na Engenharia Eletrônica
- Código
- ce149068
- Banca
- CESPE / CEBRASPE
- Órgão
- Telebras
- Ano
- 2022
- Nível
- Superior
- Cargo
- Especialista em Gestão de Telecomunicações – Engenheiro Eletricista

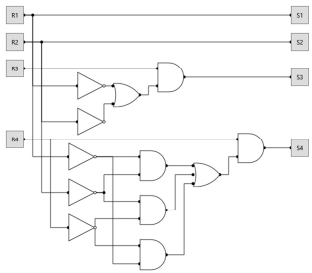

O circuito digital representado faz o controle de acionamento de uma central telefônica que possui quatro ramais. As entradas R1, R2, R3 e R4 significam que o respectivo ramal solicitou uma ligação à central. As saídas S1, S2, S3 e S4 indicam se a ligação foi completada pela central ou não. Considerando esse circuito e as informações apresentadas, julgue o item a seguir.Para o circuito apresentado, apenas duas ligações podem ser completadas simultaneamente; os ramais R1 e R2 têm prioridade sobre o ramal R3; e o ramal R3 tem prioridade sobre o ramal R4, ao tentar realizar uma chamada.- CCerto
- EErrado
