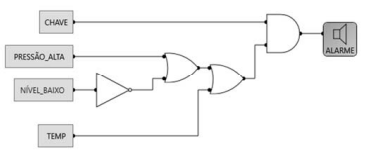

O sistema digital precedente ativa o alarme de óleo do motor de
um automóvel. O circuito funciona da seguinte forma:
• o sinal PRESSÃO_ALTA identifica que a pressão do óleo do
motor está acima do valor máximo de operação e é ativo em
nível lógico alto;
• o sinal NÍVEL_BAIXO identifica que o nível do óleo do
motor está abaixo do valor mínimo de operação e é ativo em
nível lógico baixo;
• o sinal TEMP identifica que a temperatura do óleo do motor
está acima do valor máximo de operação e é ativo em nível
lógico alto;
• o sinal CHAVE identifica que o automóvel está ligado e é
ativo em nível lógico alto.

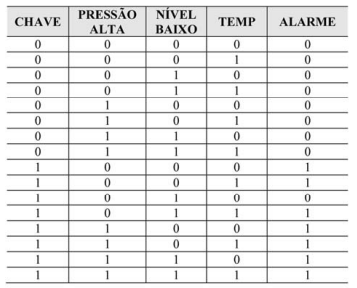

A partir do sistema digital e das considerações apresentados, julgue o item subsequente.A seguir, é apresentada a tabela verdade do circuito em questão.
- CCerto
- EErrado
