Considere um motor shunt de corrente contínua, com os seguintes parâmetros: tensão de funcionamento igual a 360 V, corrente drenada com funcionamento em carga plena igual a 10 A, resistência do motor igual a 5 Ω, velocidade de rotação a plena carga igual a 1.800 rotações por minuto e velocidade de rotação sem carga igual a 1.980 rotações por minuto. Para efeitos de cálculo, considere π = 3.Com base nessas informações, assinale a opção correta.
- AA regulação da velocidade do motor descrito é realizada apenas com a variação da tensão aplicada à armadura do motor.

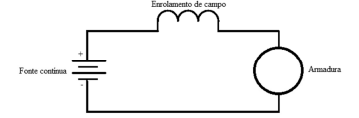

- BO diagrama esquemático a seguir representa o motor descrito:
- CO conjugado induzido no motor à plena carga é igual a 30 N. m.
- DA força contra eletromotriz deste motor é igual a 310 V.
- EA regulação de velocidade percentual do motor é igual a 9,09%.
