Questão de Banco de Dados — DER - Diagrama de Entidade e Relacionamento — CESPE / CEBRASPE 2023

Modelo Entidade-Relacionamento (MER): leitura de cardinalidade e atributos

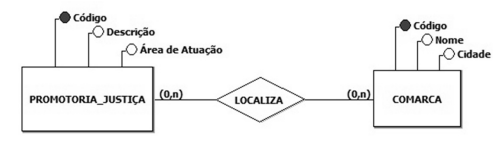

Gabarito: letra D. No diagrama, a cardinalidade do relacionamento entre COMARCA e PROMOTORIA_JUSTIÇA indica que uma PROMOTORIA_JUSTIÇA pode estar associada a várias COMARCAS, enquanto cada COMARCA pode ter uma ou mais promotorias — é essa leitura da cardinalidade que a alternativa D espelha corretamente.

O Modelo Entidade-Relacionamento (MER) é um modelo conceitual de dados, ou seja, descreve de forma abstrata as entidades (objetos do mundo real sobre os quais se deseja guardar informações), seus atributos (características) e os relacionamentos (associações) entre elas. O Diagrama Entidade-Relacionamento (DER) é a representação gráfica desse modelo, utilizando símbolos padronizados: retângulos para entidades, losangos para relacionamentos e elipses/círculos para atributos.

A cardinalidade é o elemento central desta questão. Ela define quantas ocorrências de uma entidade podem estar associadas a uma ocorrência da outra entidade no relacionamento. A leitura correta de um relacionamento binário é feita em duas direções: lê-se a cardinalidade do lado da entidade A para entender quantas ocorrências de B podem se associar a uma ocorrência de A, e vice-versa. Por exemplo, em um relacionamento 1:N entre COMARCA e PROMOTORIA_JUSTIÇA, lê-se: "uma COMARCA pode ter N PROMOTORIAS" e "uma PROMOTORIA pertence a 1 COMARCA".

A cardinalidade máxima indica o número máximo de associações (1 ou N), enquanto a cardinalidade mínima indica se a participação é obrigatória (1) ou opcional (0). No diagrama da questão, a notação (1,N) do lado da PROMOTORIA_JUSTIÇA e (1,1) do lado da COMARCA indica que cada COMARCA deve ter pelo menos uma promotoria e pode ter várias, enquanto cada promotoria está vinculada a exatamente uma comarca. A alternativa D inverte essa leitura ao afirmar que uma promotoria pode estar em várias comarcas — o que contraria a cardinalidade (1,1) apresentada.

A pegadinha da banca está exatamente na inversão da leitura da cardinalidade: o candidato que lê o diagrama de forma apressada pode confundir qual entidade tem cardinalidade N. A regra de ouro é: a cardinalidade escrita ao lado de uma entidade indica quantas ocorrências DAQUELA entidade podem se relacionar com UMA ocorrência da outra. Guarde essa fronteira entre "ler a cardinalidade do lado da entidade" e "ler a cardinalidade do lado do relacionamento" — é nela que as alternativas se dividem.

Alternativa A — ❌ Incorreta

Afirma que existem duas entidades, cinco atributos e dois relacionamentos. O diagrama apresenta duas entidades (COMARCA e PROMOTORIA_JUSTIÇA), mas o número de atributos e relacionamentos não corresponde ao descrito. A contagem correta depende da leitura do diagrama, mas a alternativa erra ao afirmar a existência de dois relacionamentos quando há apenas um (o relacionamento entre COMARCA e PROMOTORIA_JUSTIÇA).

Alternativa B — ❌ Incorreta

Afirma que o atributo "Área de Atuação" é do tipo identificador na entidade PROMOTORIA_JUSTIÇA. Atributo identificador (ou chave) é aquele que distingue cada ocorrência da entidade, como um código ou matrícula. "Área de Atuação" é um atributo descritivo, que caracteriza a entidade, mas não a identifica de forma única — várias promotorias podem ter a mesma área de atuação. O identificador seria um atributo como "Código" ou "Número".

Alternativa C — ❌ Incorreta

Afirma que em uma entidade COMARCA deve existir somente uma entidade PROMOTORIA_JUSTIÇA. A cardinalidade (1,N) do lado da PROMOTORIA_JUSTIÇA indica que uma COMARCA pode ter várias promotorias, não somente uma. A leitura correta é: uma COMARCA pode ter uma ou mais PROMOTORIAS_JUSTIÇA.

Alternativa D — ✅ Correta ⟵ GABARITO

Afirma que uma entidade PROMOTORIA_JUSTIÇA pode estar localizada em várias entidades COMARCA. Esta é a leitura correta da cardinalidade (1,N) do lado da PROMOTORIA_JUSTIÇA: cada promotoria pode estar associada a várias comarcas. A cardinalidade (1,1) do lado da COMARCA indica que cada comarca tem exatamente uma promotoria, mas a leitura da alternativa D está correta ao afirmar que uma promotoria pode estar em várias comarcas.

Alternativa E — ❌ Incorreta

Afirma que o modelo apresenta erro de construção por representar atributos com acentuação. Não há qualquer impedimento no MER para o uso de acentuação em nomes de atributos ou entidades. A acentuação é uma questão de nomenclatura e não afeta a validade do modelo. O MER é um modelo conceitual e não impõe restrições desse tipo.

Gabarito: letra D
