Questão de Mecânica — Desenho Técnico Mecânico — CESPE / CEBRASPE 2023
MecânicaDesenho Técnico Mecânico
- Código
- ce158660
- Banca
- CESPE / CEBRASPE
- Órgão
- Petrobras
- Ano
- 2023
- Nível
- Médio
- Cargo
- Ênfase 2: Inspeção de Equipamentos e Instalações

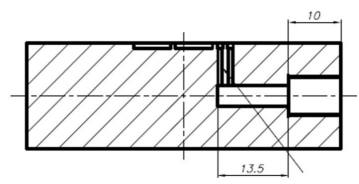

Considerando a figura 2A1-I, que representa a vista superior de uma placa monopolar de uma pilha a combustível, e a figura 2A1-II, que corresponde à vista lateral esquerda, bem como o estabelecido na norma NBR 10067:1995, julgue o item a seguir. Com base na vista lateral esquerda, representada na figura 2A1-II, é correto afirmar que a vista frontal do corte é a apresentada na figura a seguir.
- CCerto
- EErrado
