Questão de Engenharia Mecânica — Sistemas Mecânicos — CESPE / CEBRASPE 2023
Engenharia MecânicaSistemas Mecânicos
- Código
- ce162996
- Banca
- CESPE / CEBRASPE
- Órgão
- TBG
- Ano
- 2023
- Nível
- Médio
- Cargo
- Técnico Júnior – Ênfase: Gasoduto, Mecânica

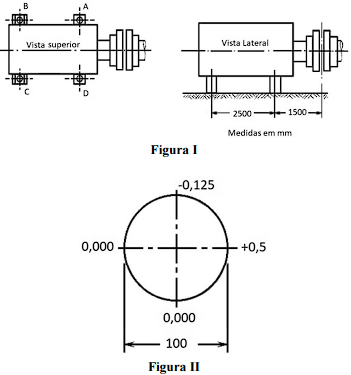

A seguir, a figura I ilustra esquematicamente o
acoplamento de um motor a uma máquina rotativa e a figura II
mostra as leituras, em mm, obtidas no relógio comparador na
circunferência do flange.
Com base nessas informações, julgue o item seguinte, a respeito de alinhamento de máquinas rotativas.Na situação apresentada, para que o acoplamento fique alinhado, será necessário colocar um calço com espessura de 5 mm nas sapatas B e C.
- CCerto
- EErrado
