Questão de Engenharia Mecânica — Sistemas Fluidomecânicos — CESPE / CEBRASPE 2024

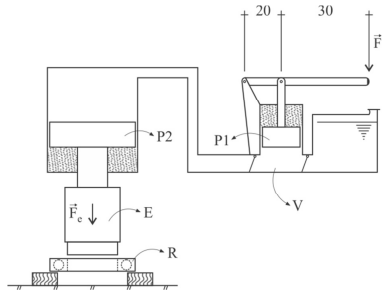

O sistema hidráulico ilustrado na figura a seguir é utilizado para fixar o rolamento R, por interferência, no eixo E. A força Fe necessária para isso é de 100 kgf, em módulo. Na figura, V é uma válvula de retenção; a área do pistão P1 é 150 cm²; a do pistão P2 é 2.000 cm².Nessa situação, a força F mínima, em módulo, que deve ser aplicada na ponta da alavanca é de

1. A100 kgf.
2. B60 kgf.
3. C30 kgf.
4. D75 kgf.
5. E20 kgf.
