Questão de Eletrônica — Análise de Circuitos — CESPE / CEBRASPE 2024

EletrônicaAnálise de Circuitos
Código
ce168952
Banca
CESPE / CEBRASPE
Órgão
CAGEPA - PB
Ano
2024
Nível
Médio
Cargo
Técnico em Eletrotécnica

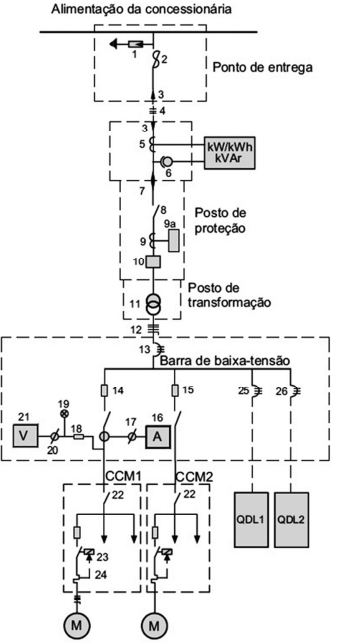

Imagem associada para resolução da questãoNo diagrama unifilar precedente, que corresponde à instalação de uma subestação de 13,8 kV, o número
  1. A11 identifica um transformador de potência.
  2. B21 identifica um contator tripolar.
  3. C1 identifica um disjuntor.
  4. D4 identifica um eletroduto de alumínio.
  5. E9 identifica uma chave fusível indicadora de distribuição.
Revelar gabarito e comentário

GabaritoA — 11 identifica um transformador de potência.
