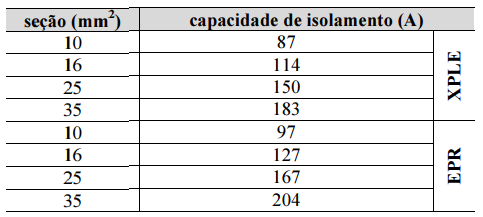

Um condutor primário de um circuito trifásico de tensão nominal de 13,8 kV alimenta uma carga de 2,76 MVA. Para essa instalação, o fator de agrupamento é igual a 0,97 e não há fator de correção para a temperatura no ambiente. A seguir, são dadas as capacidades de isolamento do XPLE (polietileno reticulado) e do EPR (borracha de etileno propileno), com relação às áreas de seção transversal do isolante.Com base nessas informações e assumindo que 1/√3 = 0,6, assinale a opção correta.

1. AA instalação do circuito em condições diferentes daquelas em apreço não altera a capacidade de isolamento dos condutores.
2. BA corrente nominal que passa pela carga é igual a 120 A.
3. CA corrente corrigida da carga é inferior a 123 A.
4. DSe for utilizado EPR, o cabo com menor seção necessário para suportar o circuito indicado será o de 25 mm² .
5. ESe for utilizado XLPE, o cabo com menor seção necessário para suportar o circuito indicado será o de 16 mm² .
