Questão de Eletrônica — Análise de Circuitos — CESPE / CEBRASPE 2024
EletrônicaAnálise de Circuitos
- Código
- ce168961
- Banca
- CESPE / CEBRASPE
- Órgão
- CAGEPA - PB
- Ano
- 2024
- Nível
- Médio
- Cargo
- Técnico em Eletrotécnica

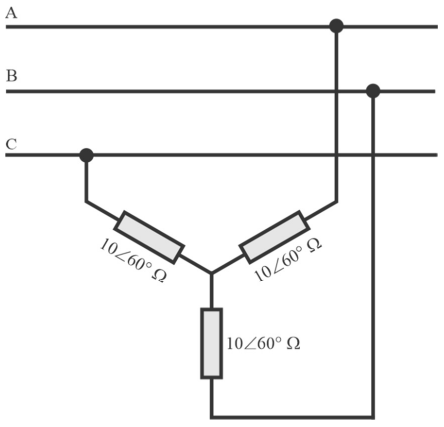

No circuito elétrico trifásico a seguir, a carga trifásica conectada em estrela é alimentada por uma fonte de tensão trifásica senoidal equilibrada com sequência de fases ABC e o fasor tensão VA tem módulo igual a 220 V e fase 0°.
Nessa situação hipotética, o valor do fasor corrente na fase B do sistema terá módulo e fase respectivamente iguais a
Nessa situação hipotética, o valor do fasor corrente na fase B do sistema terá módulo e fase respectivamente iguais a- A2.200 A e 180°.
- B2.200 A e −60°.
- C22 A e 180°.
- D22 A e −60°.
- E22√3 A e −60°.
