Questão de Eletrônica — Análise de Circuitos — CESPE / CEBRASPE 2024
EletrônicaAnálise de Circuitos
- Código
- ce168967
- Banca
- CESPE / CEBRASPE
- Órgão
- CAGEPA - PB
- Ano
- 2024
- Nível
- Médio
- Cargo
- Técnico em Eletrotécnica

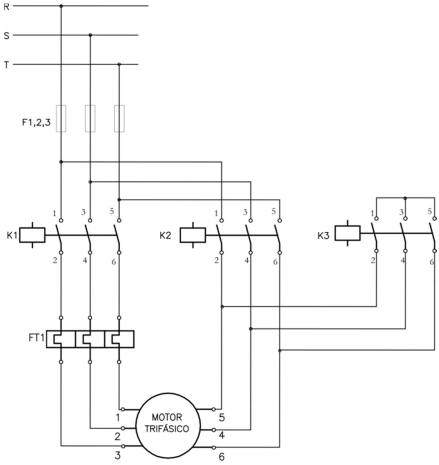

Com base na figura precedente, que ilustra o circuito de força de uma chave de partida suave do tipo triângulo/estrela, é correto afirmar que, quando os contatores- AK1, K2 e K3 estiverem energizados, o motor estará conectado em triângulo.
- BK1 e K2 estiverem energizados e o contator K3 estiver desenergizado, o motor estará conectado em estrela.
- CK1 e K3 estiverem energizados e o contator K2 estiver desenergizado, o motor estará conectado em estrela.
- DK1 e K3 estiverem energizados e o contator K2 estiver desenergizado, o motor estará conectado em triângulo.
- EK2 e K3 estiverem energizados e o contator K1 estiver desenergizado, o motor estará conectado em triângulo.
