Questão de Engenharia Eletrônica — Eletrônica Digital na Engenharia Eletrônica — CESPE / CEBRASPE 2024

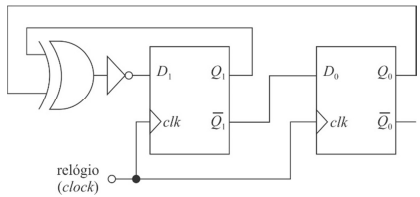

A figura precedente representa um circuito sequencial com 2 bits, que utiliza flip-flops do tipo D, gatilhados por borda de subida. A sequência é iniciada por ação de um circuito de reset não explicitado na figura, a partir do estado D₁D₀ = 00. Tendo como referência essas informações, julgue o item seguinte, a respeito de eletrônica digital. O circuito sequencial representado na figura realiza uma contagem de forma cíclica, repetindo a sequência 00 01 10 11.

1. CCerto
2. EErrado
