Questão de Eletrônica — Eletrônica Analógica — CESPE / CEBRASPE 2024

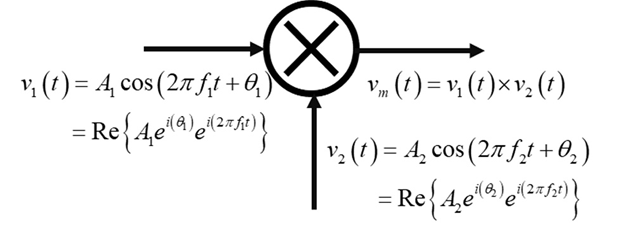

A figura precedente ilustra o esquema de um multiplicador de sinais elétricos, dispositivo encontrado com frequência em circuitos analógicos e digitais que implementam a função de multiplexação. Para entender como se comporta a saída desse tipo de dispositivo, quando excitado pelas formas de onda indicadas (tensão ou corrente elétrica), é comum o uso da representação de números complexos na forma indicada na figura, em que Re{c} representa a parte real do complexo c e eia = cos(a) + isen(a), sendo i = √ 1, indicando a parte imaginária do número complexo eia . Sabendo que cos(a) × cos(b) = 0,5 × [cos(a + b) + cos(a − b)], assinale a opção que apresenta a expressão correta para vm(t).

1. A
2. B
3. C
4. D
5. E
