Questão de Eletrotécnica — Circuitos Elétricos em Eletrotécnica — CESPE / CEBRASPE 2024
EletrotécnicaCircuitos Elétricos em Eletrotécnica
- Código
- ce174995
- Banca
- CESPE / CEBRASPE
- Órgão
- ITAIPU BINACIONAL
- Ano
- 2024
- Nível
- Médio
- Cargo
- Profissional de Nível Técnico I - Função: Técnico em Elétrica

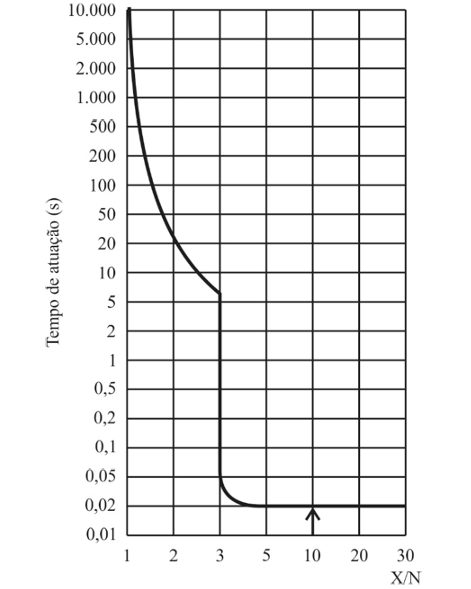

A seguir, é mostrada a curva característica tempo de atuação, em segundos, versus corrente para determinado disjuntor. No eixo x da curva, X/N é a relação entre o valor da corrente que chega ao circuito e a corrente nominal.
A partir dessas informações e considerando uma corrente nominal de 10 A, assinale a opção correta.
A partir dessas informações e considerando uma corrente nominal de 10 A, assinale a opção correta.- AUm dispositivo de proteção unipolar assegura o seccionamento simultâneo dos condutores fase de um circuito bipolar.
- BO relé térmico é acionado quando há uma corrente elétrica alta, de curta duração, fazendo que o disjuntor seja desarmado em um tempo muito curto.
- CAlguns modelos de disjuntores possuem relés de subtensão que interrompem a passagem de corrente em caso de falta de tensão no circuito, enquanto a tensão do sistema não se estabilizar.
- DSe a corrente no circuito for de 20 A, o tempo de acionamento do disjuntor em questão será inferior a 5 s.
- EO disjuntor em questão possui tempo de resposta igual a 0,01 s em curto-circuito.
